BIM

BIM이란?

BIM의 일반적인 정의는 “건축물의 생애주기 동안에 기획되고 관리되는 모든 정보를 담고 있는 디지털 모델"이다.

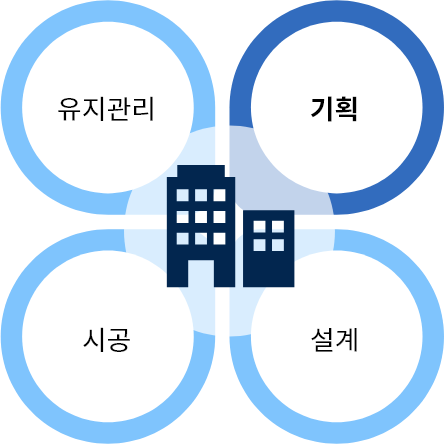

건축물생애주기는 건물의 기획>설계>시공>유지관리>해체까지 건축물의 기획부터 소멸까지 이르는 전 과정을 말한다.

BIM 활용배경

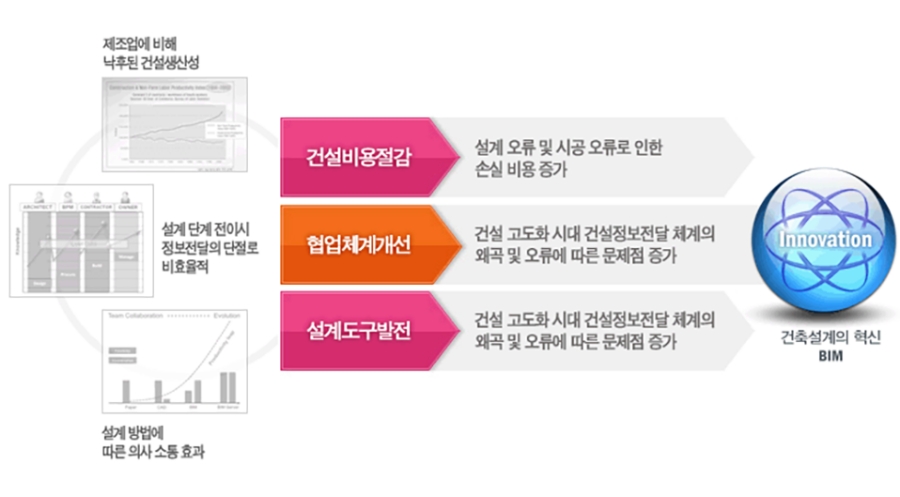

건설비용절감, 협업체계개선, 설계도구 발전. 건축설계의 혁신 BIM

BIM 활용 업무

건축설계
건물배치검토 / 공간배치 계획 / 설계대안검토 / 인테리어 검토 조감도 & 투시도 작성 / 설계도면 작성 및 검토 / 설계변경 검토 / 구조 설계 및 분석 공종별 간섭 체크 / 에너지 및 환경분석 / 설계관련 회의 / 프리젠테이션
시공
프로젝트 일정관리 / 공정, 안전, 품질관리 / 시공협의 / 시공성 검토 / 시공공법 선정 / 도면 검토 / 공종별, 부위별 간섭체크 / 시공도면 작성 / 시공상세도 작성 / 자재관리 / 공정, 안전, 품질관리 / 물량산출 및 견적 / 일정 및 조달 관리 / 설계 시공변경 검토 / 시공 VE / 현장업무 순서계획 / 현장 가시설물 배치계획 / 인력 자재 장비 선정 및 투입 검토

BIM 활용 효과

BIM 활용 기능 BIM 활용 효과 활용분야
설계 시공
BIM 설계 (모델작성)
  • 설계변경 용이, 도면 일관성 향상
  • 도면 오류 및 표기 누락 방지
 설계가능 시공가능
시각화 (Visualization)
  • 디자인 적정성 검토, 의사 소통 증진
  • 업무 이해 향상, VE향상, 프리젠테이션
 설계가능 시공가능
간섭검토
  • 설계변경 도면오류 최소화를 통한 비용절감
  • 현장작업 감소, 공기단축, 생산성 향상
 설계가능 시공가능
2D 도면 생성
  • 설계, 시공 , 입찰 도면 작성 용이
 설계가능 시공가능
물량산출 및 견적 (5D)
  • 부위별 ,공종별 ,단계별 물량산출 및 견적 활용가능
 설계가능 시공가능
각종 분석과 연계
  • 친환경 분석 구조해석 등
 설계가능 시공불가능
공정 (4D)
  • 일정, 자재, 인원 투입계획 작성
 설계불가능 시공가능
가설 및 시공관리
  • 장비 이동, 자재 이동 및 적재양중, 경로 ,적업자 작업 동선 계획 가능 ,장비 운전사와 사진업무 범위 조율
 설계불가능 시공가능
